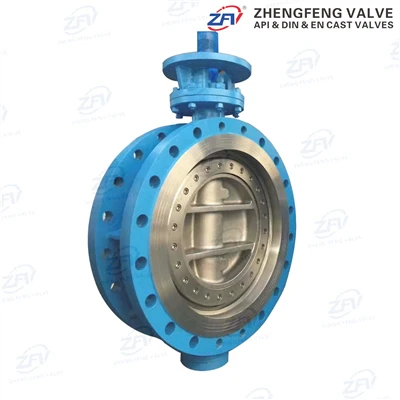

شیر پروانه ای فلنجی به عنوان یکی از اجزای مورد استفاده برای روشن و خاموش کردن سیستم خط لوله و کنترل جریان، به طور گسترده در بسیاری از زمینه ها مانند نفت، صنایع شیمیایی، متالورژی، نیروگاه آبی و غیره استفاده شده است. مواد آلیاژی مقاوم در برابر حرارت-مقاوم در برابر خوردگی-. حلقه آب بندی به صورت چند لایه روی صفحه شیر ثابت می شود، بنابراین نشت صفر در خط لوله حاصل می شود.
شیر پروانه ای فلنجی چیست؟
شیر پروانه ای فلنجی نوعی شیر است که از یک دیسک به نام پروانه برای کنترل جریان سیال از طریق خط لوله استفاده می کند. این دیسک بر روی یک محور محوری، عمود یا متمایل به جریان میچرخد تا سرعت جریان را تنظیم کند. فلنج های روی شیر امکان اتصال آسان به سایر سیستم های لوله کشی را فراهم می کند. شیرهای پروانه ای فلنجی مخصوصاً برای ساخت شیرهای با قطر بزرگ مناسب هستند و در زمینه تنظیم قطر بزرگ کاربرد زیادی دارند. هنگامی که شیر پروانه ای فلنجی کاملاً باز است، مقاومت جریان کوچک است و زمانی که زاویه باز شدن صفحه پروانه ای بین 15 تا 70 باشد، شیر پروانه ای فلنجی می تواند جریان متوسط را با حساسیت زیادی کنترل کند، زیرا صفحه پروانه ای دریچه پروانه ای فلنجی در هنگام انجام نوع حرکت لوله های چرخشی دارای خاصیت پاک کردن است. و بسته به استحکام مهر و موم، می تواند در خطوط لوله رسانه های پودری و دانه ای نیز استفاده شود.
OEM و ODM موجود است
ما می توانیم محصولات را برای مشتریان با 304، 304L، 316، 316L، 1Cr18Ni9Ti، Cr18Ni12Mo2Ti، A105، WCB، Halalloy، LC2، LC3، LCB، C4، 2520، 2205 و مواد دیگر سفارشی کنیم.
برنامه های کاربردی گسترده
ما انواع مختلفی از اجزای انتقال، از جمله چرخ دنده، زنجیر غلتکی، چرخ دنده، کوپلینگ، قفسه، توپی، قرقره، آستین مخروطی، صندلی بلبرینگ و غیره را ارائه می دهیم.
استحکام بالا
ما انواع مختلفی از اجزای انتقال، از جمله چرخ دنده، زنجیر غلتکی، چرخ دنده، کوپلینگ، قفسه، توپی، قرقره، آستین مخروطی، صندلی بلبرینگ و غیره را ارائه می دهیم.
حرفه ای
ما انواع مختلفی از اجزای انتقال، از جمله چرخ دنده، زنجیر غلتکی، چرخ دنده، کوپلینگ، قفسه، توپی، قرقره، آستین مخروطی، صندلی بلبرینگ و غیره را ارائه می دهیم.
1. ساختار ساده
طراحی شیر پروانه ای فلنجی نسبتاً ساده است، بنابراین ساخت و نگهداری آن نسبتاً آسان است. با توجه به ساختار حرکت چرخشی شیر پروانه ای، سرعت باز و بسته شدن آن بسیار سریع است که مخصوصاً برای مواقعی که نیاز به تعویض سریع دارند مناسب است.
2. صرفه جویی در فضا
با توجه به ساختار فشرده شیر پروانه ای فلنجی، می توان آن را در فضای محدود نصب کرد و باعث صرفه جویی در فضا می شود. باز شدن دریچه پروانه ای را می توان با چرخاندن صفحه پروانه ای تنظیم کرد و در نتیجه به کنترل دقیق سیال دست یافت.
3. عملکرد آب بندی خوب
شیرهای پروانه ای فلنجی با کیفیت بالا معمولاً عملکرد آب بندی خوبی دارند و می توانند به طور موثر از نشتی متوسط جلوگیری کنند.
4. دامنه وسیعی از کاربرد
شیر پروانه ای فلنجی برای انواع رسانه ها از جمله آب، بخار، هوا، مایعات خورنده و غیره مناسب است و می تواند در شرایط مختلف دما و فشار کار کند.
شیرهای پروانه ای فلنجی را می توان به شیرهای پروانه ای فلنجی نرم و دریچه های پروانه ای فلنج مهر و موم سخت با توجه به مواد سطح آب بندی تقسیم کرد.
شیر پروانه ای فلنجی نرم
دریچه های پروانه ای فلنج دار نرم از لاستیک، پلاستیک فوئورین و سایر مواد آب بندی ارتجاعی برای زیر آب بندی خود استفاده می کنند. حلقه آب بندی شیر پروانه ای فلنج دار نرم می تواند در داخل کانال بدنه سوپاپ علاوه بر حاشیه صفحه پروانه ای منبت کاری شود، زمانی که از آن به عنوان برش استفاده می شود، عملکرد آب بندی آن می تواند به fci70-2.2006 برسد (asme b16-104) که بسیار سخت تر از آن است. با این حال، به دلیل اینکه مواد آب بندی نرم با استفاده از دما محدود می شود، شیر پروانه ای فلنجی نرم معمولاً در حفظ آب و تصفیه آب در دمای اتاق استفاده می شود.
شیر پروانه ای فلنجی هارد سیل
دریچههای پروانهای فلنج دار سخت از صفحات فلزی-به-فلز، فلز-به-فلوروپلاستیک و چند لایه کامپوزیت برای زیرشاخههای آببندی خود استفاده میکنند. مضرات شیر پروانهای فنج مهر و موم سخت نیز بسیار واضح است، دستیابی به آب بندی کامل دشوار است، عملکرد آب بندی بسیار ضعیف است، بنابراین این نوع از شیر پروانهای فلنجی معمولاً برای الزامات عملکرد آب بندی استفاده میشود که در موارد بالا نیست، جریان استفاده را تنظیم میکند.
مستقل از کاربردها، شیر پروانه ای فلنجی برای قطع جریان محصول استفاده می شود. کاربرد اصلی این نوع شیرها در صنایع دارویی، شیمیایی و غذایی و یا در کنترل جریان آب در سدها و نیروگاه های برق آبی می باشد. در دو کاربرد اخیر، شیرهای پروانه ای فلنجی یا با عملکرد کنترل یا عملکرد حفاظتی استفاده می شوند.
این شیرها با عملکرد کنترلی در تنظیم آب ورودی در پایین خطوط خروجی در سمت آب سدها یا در خطوط گرانشی منتهی به نیروگاههای آبی{0} استفاده میشوند.
بهعلاوه، این شیرها بهعنوان یک محافظ ایمنی استفاده میشوند تا به دلیل تأثیر خاموش- بر جریان آب، امکان تعمیر و نگهداری سایر بخشهای سایت سد یا نیروگاه را فراهم کنند. به طور خاص، شیرهای پروانه ای فلنجی اغلب به عنوان محافظی برای پنستوک، توربین و خط تخلیه آب مورد استفاده قرار می گیرند.
پیچ و مهره های شیر ویفرتایپ عموماً نسبتاً بلند هستند. در شرایط دمای بالا، انبساط پیچ ها ممکن است باعث نشتی شود، خاک برای قطر لوله های بزرگ در شرایط دمای بالا مناسب نیست. علاوه بر این، شیر پروانه ای نوع ویفر معمولاً در انتهای خط لوله و جایی که پایین دست باید جدا شود قابل استفاده نیست، زیرا هنگامی که فلنج پایین دست جدا می شود، شیر نوع ویفر اغلب در این حالت سقوط می کند، باید یک اتصال کوتاه جداگانه ایجاد شود. Lt به راحتی جدا می شود و شیر پروانه ای فلنجی مشکلات فوق را ندارد اما هزینه آن نسبتاً بالا خواهد بود.
بدنه شیر پروانهای از نوع ویفری هیچ فلنجی در دو انتها ندارد، فقط چند سوراخ پیچ و مهره دارد و شیر با مجموعهای از پیچ و مهره به فلنجهای دو انتها متصل میشود. در مقابل، جداسازی راحت تر است و هزینه شیر کمتر است، اما نقطه ضعف آن این است که یک سطح آب بندی مشکل دارد و هر دو سطح آب بندی باید جدا شوند.
شیر پروانه ای فلنجی دارای فلنج هایی در دو انتهای بدنه شیر است که با فلنج های لوله متصل می شوند. آب بندی نسبتاً قابل اعتمادتر است، اما هزینه شیر نسبتاً زیاد است. هر گونه مشکلی در مورد شیر پروانه ای در طول فرآیند پروژه، لطفاً در تماس با ما دریغ نکنید. ما خوشحالیم که به شما در حل مشکل کمک می کنیم.
شیر پروانه ای فلنجی یکی از رایج ترین انواع شیر در خطوط لوله صنعتی است. خود شیر پروانه ای فلنجی ساختار نسبتاً کوچکی دارد. فقط باید شیر پروانه ای فلنجی را در وسط فلنج ها در هر دو انتهای خط لوله قرار دهید و از پیچ های ناودانی برای عبور از فلنج خط لوله استفاده کنید و در مقابل گیره{2}}روی شیر پروانه ای برای کنترل محیط سیال در خط لوله قفل شده است. شیر ویفر باترفلای مخصوصاً برای مکان هایی با فضای کم یا فاصله کم بین خطوط لوله مناسب است. هنگامی که شیر پروانه ای فلنجی در موقعیت کاملاً باز قرار دارد، ضخامت صفحه پروانه ای تنها مقاومتی است که محیط در بدنه شیر جریان می یابد. بنابراین افت فشار تولید شده توسط شیر بسیار زیاد است. کوچک است، بنابراین ویژگی های کنترل جریان بهتری دارد.
دستورالعمل قبل از نصب شیر پروانه ای فلنجی:
1. قبل از نصب و بهره برداری، از اسپری هوا برای حذف اجسام خارجی روی لوله استفاده کنید و سطح داخلی لوله را با آب تمیز تمیز کنید.
2. به دقت بررسی کنید که آیا استفاده از شیر پروانه فلنجی با مشخصات عملکرد آن مطابقت دارد یا خیر. (دما، فشار)
3. بررسی کنید که آیا روی گذرگاه شیر و سطح آب بند وجود دارد یا خیر و به موقع آن را بردارید.
4. پس از باز کردن بسته بندی، شیر باید به موقع نصب شود، لطفاً هیچ گونه پیچ یا مهره ای را روی شیر باز نکنید.
5. شیرهای پروانه ای فلنجی باید از فلنج های مخصوص شیر پروانه ای استفاده کنند.
6. شیر برقی باترفی را می توان در هر زاویه ای روی خط لوله نصب کرد. برای راحتی نگهداری، توصیه می شود آن را به صورت وارونه نصب نکنید.
7. هنگام نصب شیر پروانه ای فلنجی، باید اطمینان حاصل شود که سطح فلنج و لاستیک آب بندی هم تراز هستند، پیچ ها به طور مساوی سفت شده اند و سطح آب بندی باید کاملاً جا بیفتد. اگر نیروی سفت کردن پیچ ناهموار باشد، برجستگی های لاستیکی صفحه پروانه را مسدود می کند، یا باقی ماندن قسمت بالایی روی صفحه پروانه باعث نشتی در ساقه سوپاپ می شود.
ملاحظات ایمنی هنگام کار با شیرهای پروانه ای فلنجی چیست؟
هنگام کار با شیرهای پروانه ای فلنجی، مهم است که اقدامات ایمنی زیر را در نظر بگیرید:
● از تجهیزات حفاظت فردی مناسب مانند عینک ایمنی، دستکش و لباس محافظ استفاده کنید.
● اطمینان حاصل کنید که شیر در حین نصب و نگهداری به درستی محکم شده و پشتیبانی می شود.
● از اعمال نیروی بیش از حد در هنگام کار با شیر برای جلوگیری از آسیب دیدن قطعات خودداری کنید.
● در یک منطقه{0}}با تهویه مناسب کار کنید تا خطر استنشاق دود یا بخارات مضر را به حداقل برسانید.
● مراحل ایمنی و دستورالعمل های ارائه شده توسط سازنده یا مقامات مربوطه را دنبال کنید.
چگونه می توانم شیر پروانه ای فلنجی را حفظ کنم؟
نگهداری شیر پروانه ای فلنجی شامل اقدامات زیر است:
● به طور مرتب شیر را از نظر هرگونه نشانه ای از سایش، خوردگی یا نشتی بررسی کنید.
● دریچه را تمیز کنید و هرگونه زباله یا ذرات انباشته شده را حذف کنید.
● برای اطمینان از عملکرد روان، قسمت های متحرک شیر مانند ساقه و آب بند را روغن کاری کنید.
● برای جلوگیری از آسیب بیشتر، قطعات فرسوده یا آسیب دیده را به سرعت تعویض کنید.
● توصیه های سازنده را برای نگهداری و تعمیرات دنبال کنید.
فلنج های لوله اتصال را در خط قرار دهید تا از تراز مناسب قبل از نصب شیر پروانه ای فلنج اطمینان حاصل کنید. فلنج های لوله را به اندازه کافی از هم جدا کنید تا اجازه دهید بدنه شیر بین فلنج ها بدون تماس واقعی با سطوح فلنج قرار گیرد. در استفاده از شیر پروانه ای فلنجی دقت ویژه ای به خرج دهید تا از آسیب احتمالی دیسک یا صفحه های صندلی جلوگیری شود.
1. هنگام نصب در سیستم های لوله کشی، از فلنج های سری 41 فلنج. 741 استفاده کنید که توصیه نمی شود.
2. دریچههای پروانهای سری Hd/l-برای نصب بین فلنجهای 125/150/125 ansi طراحی شدهاند.
3. از واشر فلنجی در شیرهای پروانه ای سری hd/l- استفاده نکنید.
4. برای شیرهای لاگ:
الف. شیر را بین فلنج ها قرار دهید.
ب. همه پیچ ها را بین شیر و فلنج های جفت نصب کنید. در صورت لزوم پیچ ها را با دست محکم کنید.
5. با استفاده از ترتیب، پیچ های فلنج را به طور یکنواخت ببندید تا از فشرده سازی یکنواخت اطمینان حاصل کنید. چندین دور سفت کردن، از 1 تا 30٪، 60٪، سپس 100٪ انجام دهید. در مونتاژ اتصالات فلنج، سطح نشیمن ارتجاعی باید به طور یکنواخت فشرده شود. برای مرجع تصویر را ببینید. در صورت رسیدن به حداکثر گشتاور ممکن است یک شکاف کوچک وجود داشته باشد. پیچ و مهره ها را بیش از حد سفت نکنید یا آسیبی به آستر وارد نشود، ممکن است جابجایی یا کنده شدن آستر رخ دهد.
6. قبل از اتمام سفت کردن هر پیچ و مهره، شیر باید بین فلنج ها قرار گیرد و سپس به دقت باز و بسته شود تا از حرکت آزاد و بدون مانع دیسک اطمینان حاصل شود.
7. شیر پروانه ای فلنجی باید حداقل 6 قطر لوله از زانوهای بالادست یا پایین دست، صافی ها، پمپ ها و غیره نصب شود. اگر به دلیل محدودیت فضا عملی نباشد، سیستم باید به گونه ای طراحی شود که موقعیت و جهت گیری شیر را به حداقل برساند تا تأثیر گشتاور دینامیکی بر عمر شیر به حداقل برسد.
8. اگر قرار است یک محرک راه اندازی شود، برق باید مطابق با کدهای برق محلی به واحد وصل شود.
9. شیر پروانه ای فلنجی را به حالت کاملا باز چرخانده و سپس به حالت کاملا بسته برگردانید و تنظیمات توقف حرکت محرک را برای تراز مناسب دیسک بررسی کنید. شیر باید به گونه ای کار کند که هیچ گونه اتصالی صورت نگیرد. اگر برق در دسترس نیست، از چرخ دستی استفاده کنید.
کارخانه ما
شرکت Zhejiang Zhengfeng Valve، یک شرکت مدرن است که در تحقیق، طراحی، ساخت، فروش، نصب و خدمات استاندارد بینالمللی شیرها حرفهای است. ما در تولید شیر پروانه ای نشسته فلزی، شیر پروانه ای افست سه گانه، شیر پروانه ای با دمای پایین، شیر پروانه ای متحدالمرکز، شیر پروانه ای فلنجی، شیر پروانه ای افست سه گانه و سایر شیر پروانه ای تخصص داریم.
شرکت ما کیفیت محصولات را در مهمترین جایگاه قرار می دهد، ما محصولات با کیفیت بالا و خدمات رضایت بخشی را با تجهیزات پیچیده، فن آوری پیشرفته، ظاهر نفیس خود به مشتریان خود ارائه می دهیم. با چشم انتظاری به آینده، شرکت به توسعه ادامه خواهد داد، محصولات جدید بازار را رهبری می کند، مسیر توسعه متنوع را جستجو می کند، بازار داخلی ثابت را همزمان بررسی می کند، به طور فعال بین المللی را کاوش می کند.
ما تجهیزات پیشرفته ای داریم که تضمینی برای ساخت شیرآلات ارائه می دهد. ما کارکنان با تجربه ای داریم که شیرهای با کیفیت بالا را طراحی و تولید می کنند. ما 100٪ آزمایش را قبل از شیرهای تحویل انجام می دهیم.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
س: شیر پروانه ای فلنجی چیست؟
س: شیر پروانه ای فلنجی چگونه کار می کند؟
س: اصل کار شیر پروانه ای فلنجی چیست؟
س: تفاوت بین ویفر و شیر پروانه ای فلنجی چیست؟
س: اجزای اصلی شیر پروانه ای فلنجی چیست؟
س: در چه کاربردهایی از شیرهای پروانه ای فلنجی استفاده می شود؟
س: کدام فلنج برای شیر پروانه ای استفاده می شود؟
س: آیا می توانید از فلنج روی فلنج با شیر پروانه ای فلنجی استفاده کنید؟
س: تفاوت بین نوع ویفر و شیر پروانه ای فلنجی چیست؟
س: چگونه مشکلات رایج شیرهای پروانه ای فلنجی را عیب یابی کنم؟
س: چگونه فلنج ها را تشخیص می دهید؟
س: چرا از شیر پروانه ای فلنج افست سه گانه استفاده کنید؟
س: کاربرد فلنج چیست؟
س: مزایای استفاده از شیر پروانه ای فلنجی چیست؟
س: شیر پروانه ای دو فلنج برای چه استفاده می شود؟
س: شیر پروانه ای تک فلنج چیست؟
س: چگونه شیر پروانه ای فلنجی را نصب کنم؟
س: معایب استفاده از شیر پروانه ای فلنجی چیست؟
س: انواع مختلف شیرهای پروانه ای فلنجی چیست؟
س: مزیت اصلی شیر پروانه ای فلنجی چیست؟
ما به خوبی-به عنوان یکی از تولیدکنندگان و تامین کنندگان پیشرو شیر پروانه ای فلنجی در چین شناخته شده ایم. با تجربه فراوان، ما به گرمی از شما برای خرید عمده شیر پروانه ای فلنجی پیشرفته از کارخانه ما استقبال می کنیم. اگر در مورد همکاری سؤالی دارید، لطفاً به ما ایمیل بزنید.
