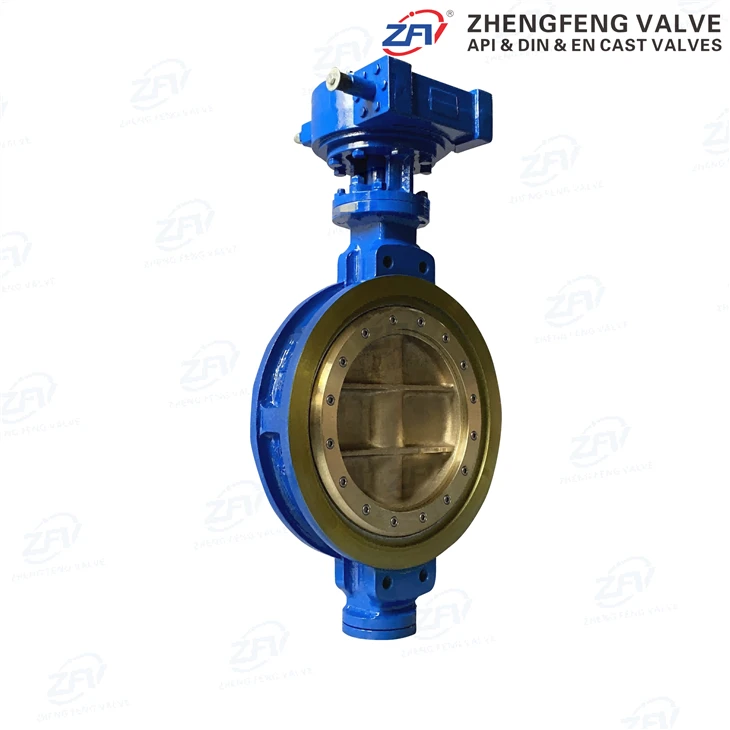

تولید کنندگان، تامین کنندگان و کارخانه شیر پروانه ای افست سه گانه چین

مشخصات فنی

پارامتر	مشخصات / انطباق
استانداردهای طراحی	API 609، ASME B16.34، ISO 5752
محدوده اندازه	3 اینچ - 120 اینچ (DN80 - DN3000)
رتبه بندی فشار	کلاس ASME 150، 300، 600، 900
محدوده دما	-196 درجه تا +815 درجه (کرایوژنیک تا دمای بالا)
چهره-به-چهره	API 609، ASME B16.10، EN 558
استانداردهای تست	API 598 (نشت صفر)، ISO 5208، Fire{2}}ایمن (API 607)

طراحی ساختار افست سه گانه

01

افست 1

شفت در پشت صفحه سطح آب بندی قرار گرفته است و امکان یک مسیر آب بندی 360 درجه را فراهم می کند.

02

افست 2

شفت از خط مرکزی لوله/شیر جابه‌جا می‌شود و در حین باز و بسته شدن، عملی شبیه بادامک- ایجاد می‌کند.

03

افست 3

محور مخروط نشیمنگاه نسبت به خط مرکزی لوله متمایل است، اصطکاک را در طول کل حرکت از بین می‌برد و گشتاور-فلز نشسته-به-فلز را آب‌بندی می‌کند.

تست و کنترل کیفیت

تست های هیدرواستاتیک و پنوماتیک

بر روی هر شیر مطابق با API 598 انجام می شود و از نشتی قابل مشاهده صفر اطمینان حاصل می کند.

Fire{0}}آزمایش ایمن

دارای گواهی API 607 / ISO 10497، تضمین یکپارچگی آب بندی در حین و پس از وقوع آتش سوزی.

تست انتشار فراری

دارای گواهینامه ISO 15848-1، مطابق با مقررات زیست محیطی سختگیرانه برای آب بندی ساقه.

شناسایی مواد مثبت (PMI)

تأیید همه ریخته‌گری‌های{0}}آلیاژی بالا برای اطمینان از انطباق 100٪ مواد.

تأیید گشتاور پایین

اطمینان از عملکرد صاف برای اندازه گیری بهینه محرک.

پشتیبانی مهندسی

1

یکپارچه سازی فعال سازی

متخصص در نصب و کالیبره کردن محرک‌های پنوماتیک، الکتریکی و{0}}هیدرولیک.

2

مشاوره انتخاب مواد

کمک به مهندسان برای انتخاب بین-صندلی های رو به رو Stellite، Duplex SS، یا Inconel برای خدمات با چرخه بالا یا خورنده.

3

اسناد CAD و BIM

ارائه مدل های 2 بعدی/3 بعدی و برگه های اطلاعات فنی برای برنامه ریزی یکپارچه پروژه.

4

در{0}}کمک فنی سایت

پشتیبانی جهانی برای آموزش راه اندازی و تعمیر و نگهداری.

قابلیت کارخانه

01.

ماشینکاری دقیق

مجهز به-تراش های عمودی CNC در مقیاس بزرگ و دستگاه های حفاری چند محوره برای تحمل-بسیار محکم صندلی.

02.

در{0}} ریخته گری خانگی

مشارکت استراتژیک با ریخته‌گری‌های معتبر که از ریخته‌گری‌های رایگان-با کیفیت و نقص{1} (WCB، LCC، CF8M، و غیره) مطمئن می‌شود.

03.

مونتاژ اتاق تمیز

امکانات اختصاصی برای سرویس اکسیژن و تمیز کردن و مونتاژ شیرهای برودتی-.

04.

تولید مقیاس پذیر

ظرفیت تحویل -شیرهای با قطر بزرگ (حداکثر 120 اینچ) برای پروژه‌های زیرساختی بزرگ با زمان‌های قابل اطمینان.
